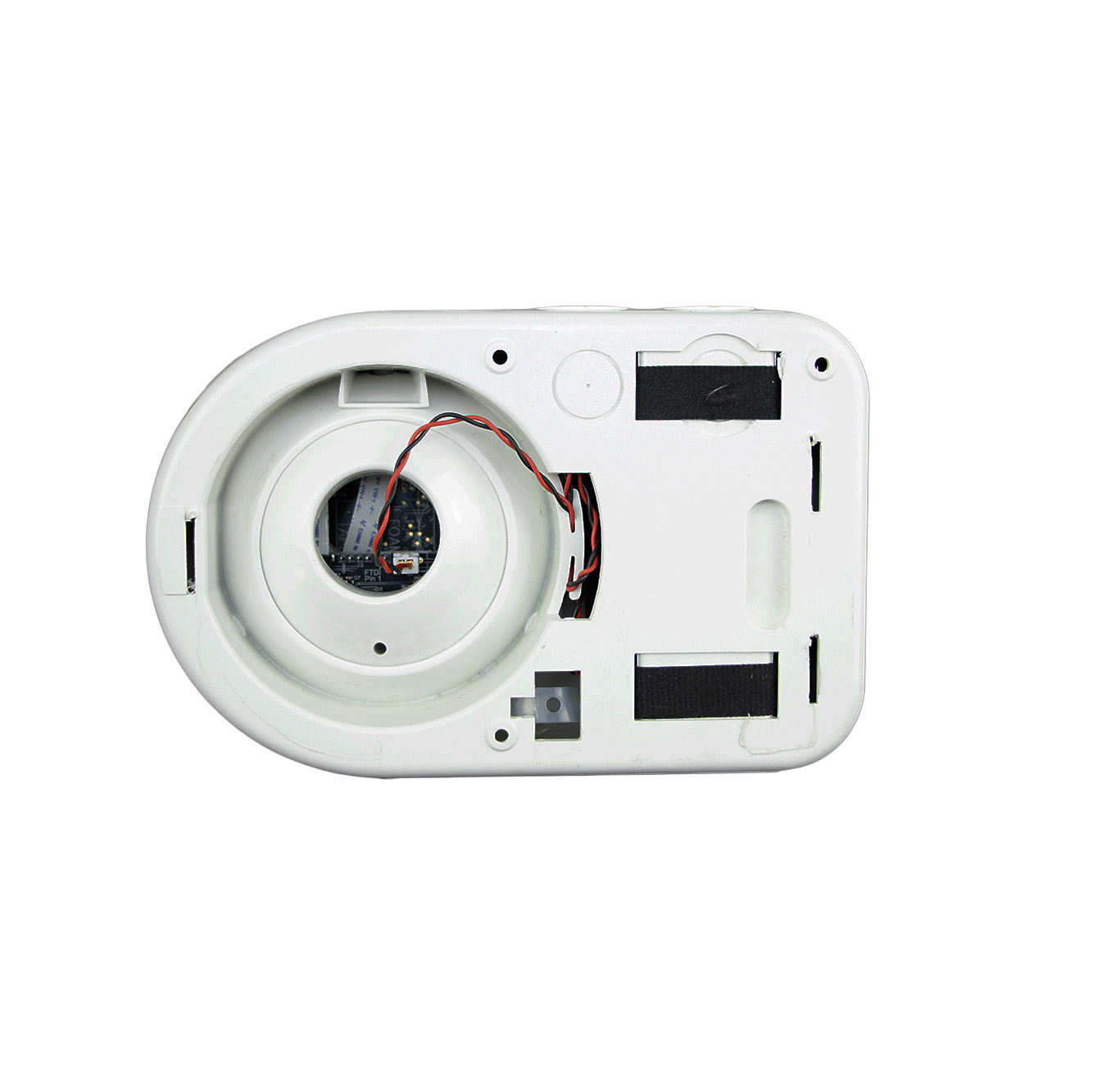

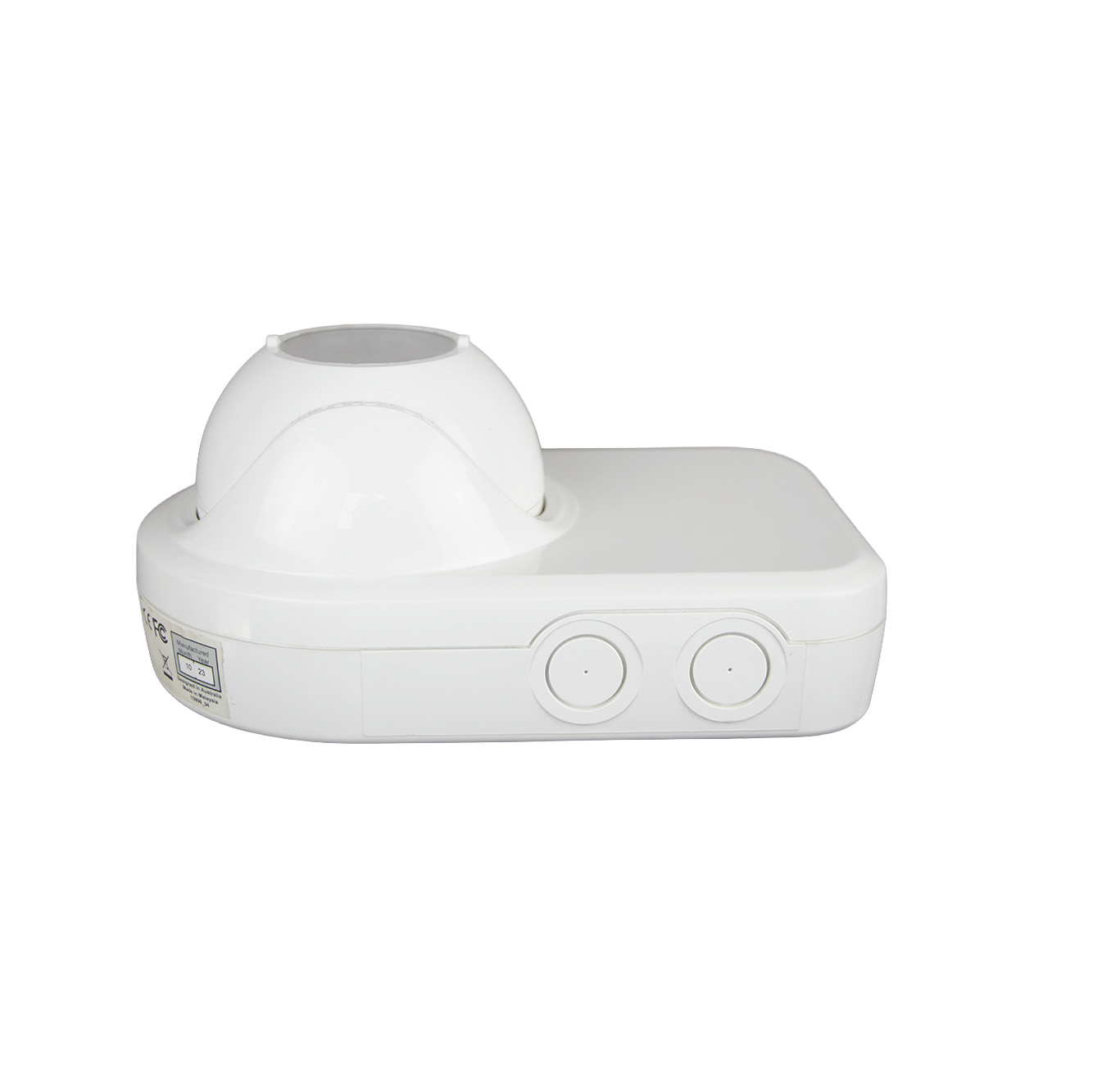

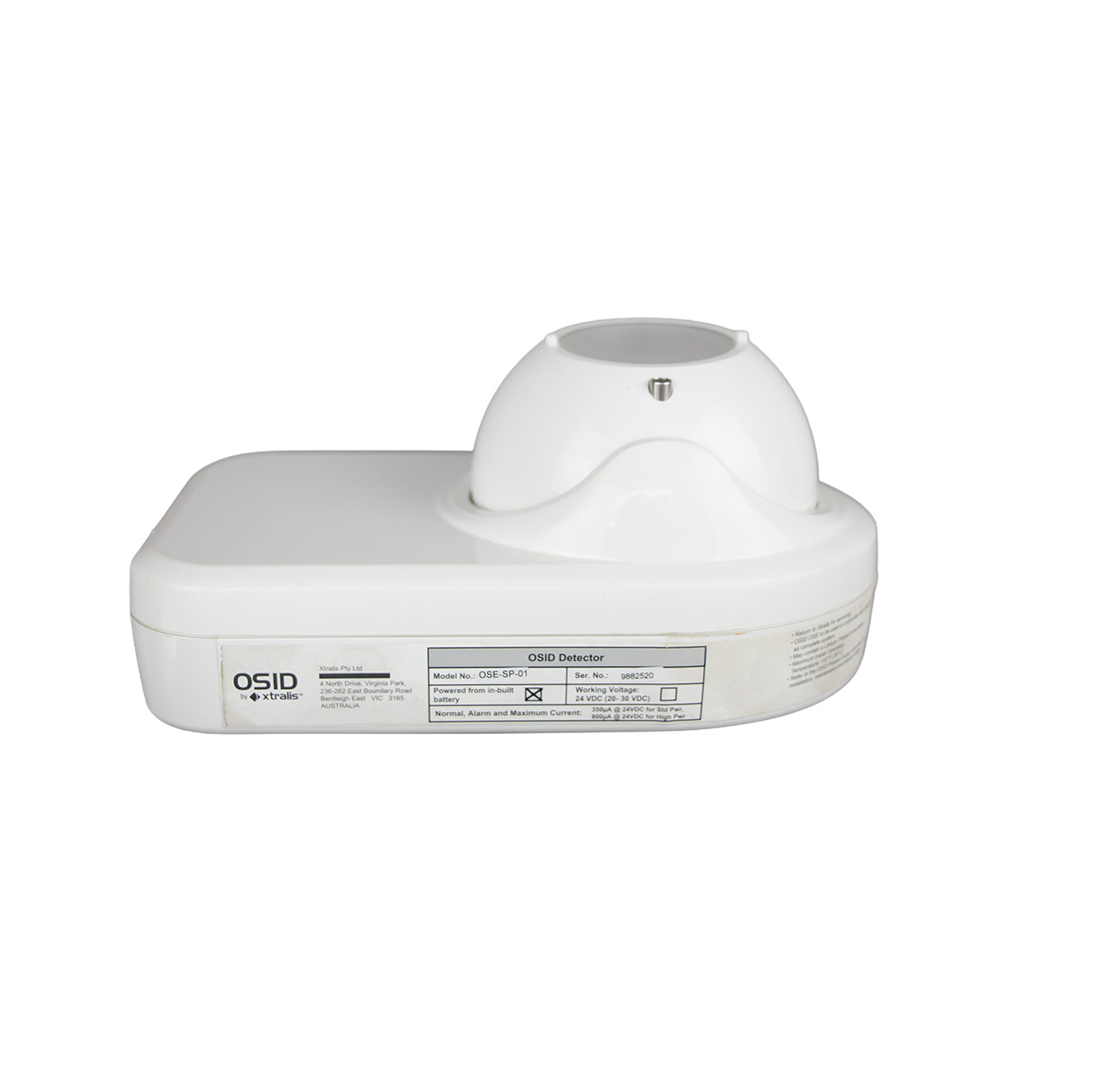

OSI-10 Receptor Óptico para Detección Lineal de Humo
El OSI-10 es un receptor óptico del sistema OSID (Open-area Smoke Imaging Detection) desarrollado por Xtralis, y está diseñado para detectar humo en áreas abiertas mediante haces de luz proyectados entre emisores y receptor. Su tecnología utiliza pulsos ultravioleta e infrarrojos sincronizados, lo que permite distinguir el humo de polvo, objetos que interrumpen el haz u otras partículas suspendidas en el aire. Puede parearse con hasta siete emisores, ampliando el rango de detección hasta 200 metros según la configuración.
Este receptor del OSI-10 se utiliza en instalaciones donde los detectores puntuales pueden no cubrir correctamente espacios amplios o con techos elevados. El sistema puede configurarse con emisores OSID y permite alineación con amplios ángulos de ajuste, configuración mediante conmutadores DIP, tres umbrales de alarma seleccionables y comunicación de estado mediante LEDs, relés de alarma, relés de avería e interfaz para indicador remoto. Su mantenimiento es mínimo y se limita a limpieza periódica de lentes.
Características del Receptor Óptico OSI-10
El OSI-10 permite cubrir áreas abiertas mediante detección óptica lineal, con tolerancia al movimiento natural de estructuras y a desviaciones de alineación. Su archivo histórico integrado ayuda a revisar eventos de alarma y avería, mientras que la calefacción interna del receptor reduce el riesgo de condensación en la óptica.
Especificaciones
- Marca Xtralis.
- Modelo OSI-10 receptor óptico.
- Campo de visión : 7° horizontal / 4° vertical.
- Rango de detección : 30 m – 200 m.
- Emisores compatibles : OSE-SP, OSE-HP-01, OSE-SPW.
- Tecnología de detección : Doble longitud de onda (UV / IR).
- Sensor : Captador óptico CMOS.
- Voltaje de alimentación : 20–30 VCC (nominal 24 VCC).
- Consumo receptor : 8 mA (1 emisor) / 10 mA (7 emisores).
- Pico de arranque : 31 mA.
- Memoria : 10,000 eventos.
- Umbrales de alarma : 20 %, 35 %, 50 %, 65 %.
- Temperatura de operación : –10 °C a +55 °C.
- Humedad : 10–95 % HR sin condensación.
- Código IP : IP44 (electrónica) / IP66 (óptica).
- Dimensiones : 208 × 136 × 96 mm.
- Aprobaciones: UL, ULC, FM, CSFM, NF-SSI (AFNOR), CE, CPR, VdS, BOSEC, CCCF, ActivFire, VNIIPO.
